Para la generación de la ruta de coste primero tenemos que tener un ráster multicriterio que nos de los valores que tenemos que asignar a cada uno, para decir cual ruta es mejor y cual peor.

arcgis_ruta_coste_9

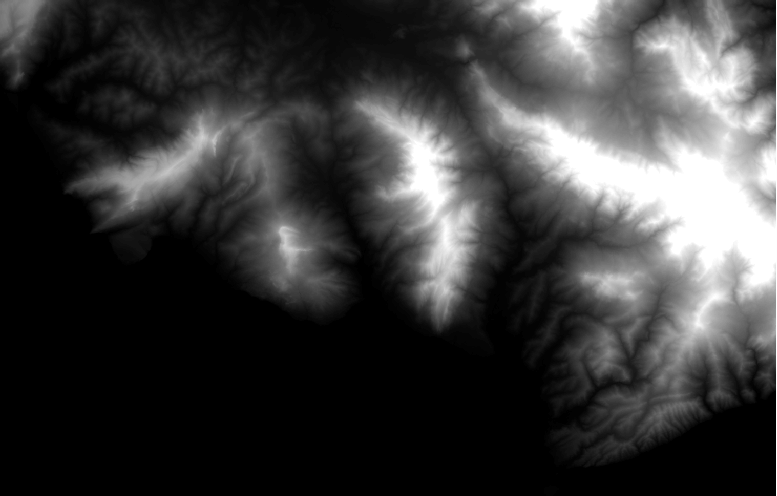

El objetivo es llevar el ganado de un punto a otro de este MDT.

arcgis_ruta_coste_1

El objetivo es llevar a un grupo de ganado desde el punto azul al punto marrón.

arcgis_ruta_coste_2

Por lo tanto, evitaremos las poblaciones y el mar, buscaremos caminos alejados del las carreteras principales y los de máxima pendiente.

No puede haber valores 0, así que con la herramienta Reclasificar los valores 0 hay que sustituirlos por «NoData» para que queden espacios vacíos.

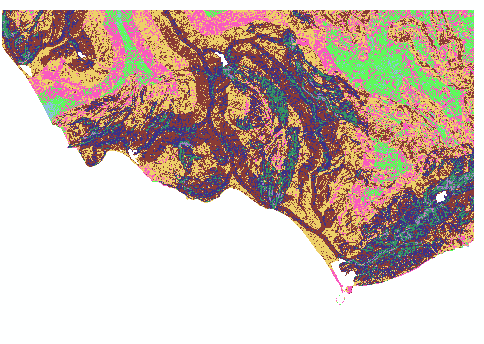

Si hay población o mar, no hay valor, si las pendientes son mas pronunciadas son valores más altos y si la distancia a la carretera es menor, los valores son más altos también (tienen que tener valores más pesados los que sean peores para el tránsito, ya que la ruta de coste ira por los que tengan menor peso).

arcgis_ruta_coste_3

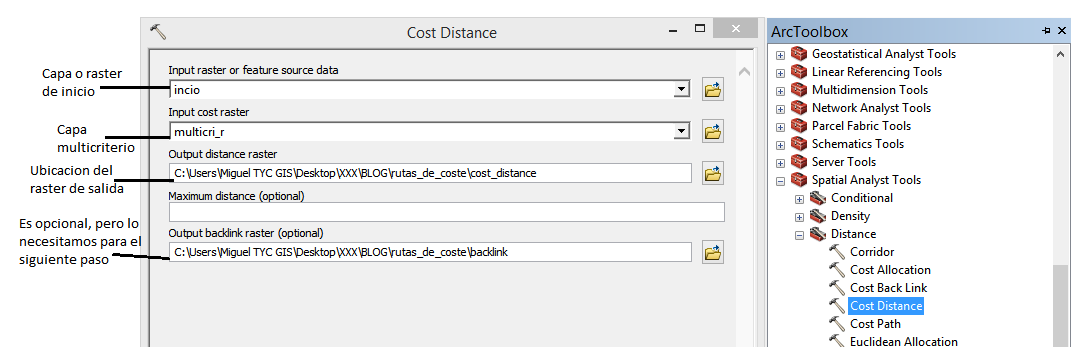

Iremos a Spatial Analyst Tools > Distance > Cost Distance.

arcgis_ruta_coste_4

Obtendremos dos ráster distintos:

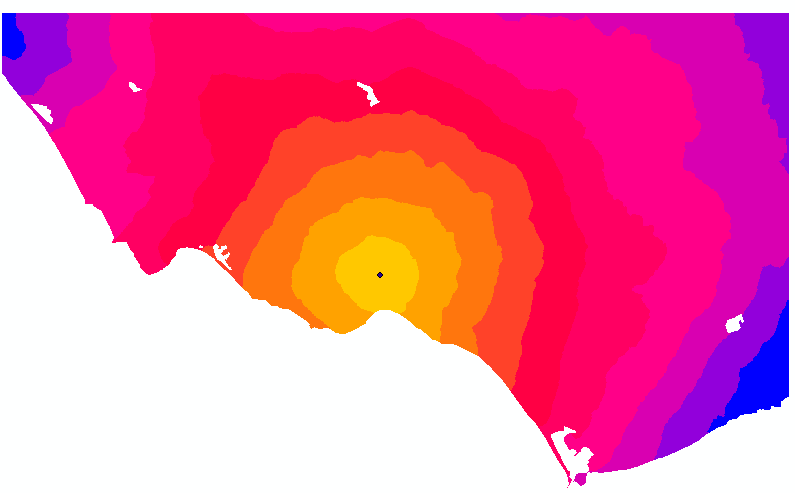

Este será el obligatorio que siempre se creará.

arcgis_ruta_coste_5

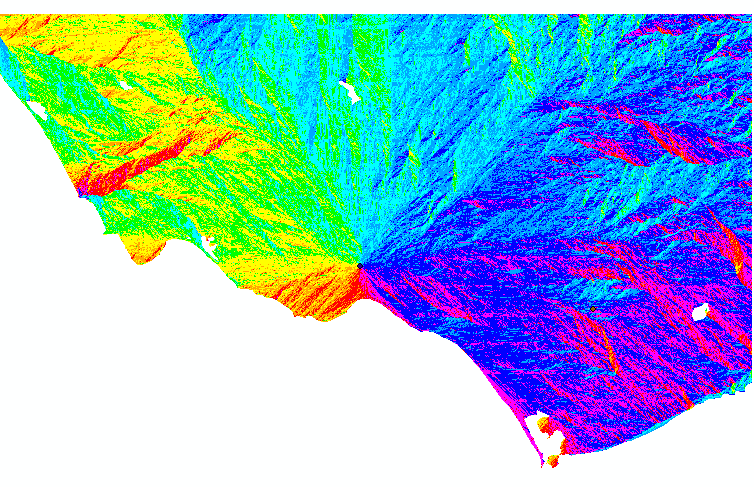

Este será el opcional, pero necesario para la operación que queremos generar ahora.

arcgis_ruta_coste_6

El raster generado es como una distancia euclidiana solo que teniendo en cuenta los valores de peso añadidos por el ráster multicriterio, hay que tener en cuenta que este cálculo no es geográfico, sino que se mueve por los valores de peso dados antes a cada celda.

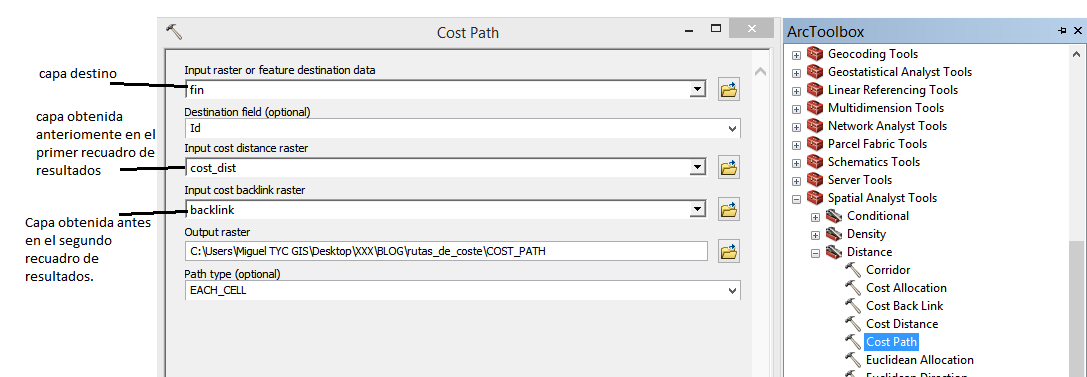

Para generar la ruta debemos acceder a Spatial Analyst Tools > Distance > Cost Path.

arcgis_ruta_coste_7

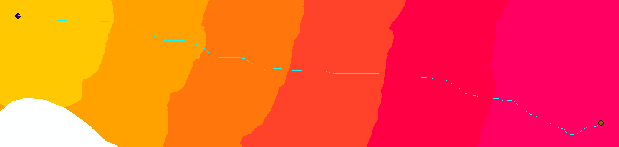

La fina línea de puntos ráster que se observa es la ruta de menor coste.

arcgis_ruta_coste_8

Aquí en polilínea, para que sea más fácil de reconocer.

arcgis_ruta_coste_9
