Esta es una aplicación útil cuando tenemos un terreno de suelo y queremos saber cómo está siendo el aprovechamiento de este. Para ello, vamos a realizar un mapa de conflicto con ArcGIS.

arcgis_mapa_conflicto_13

Para ello, tenemos una zona partida en diferentes categorías:

arcgis_mapa_conflicto_1

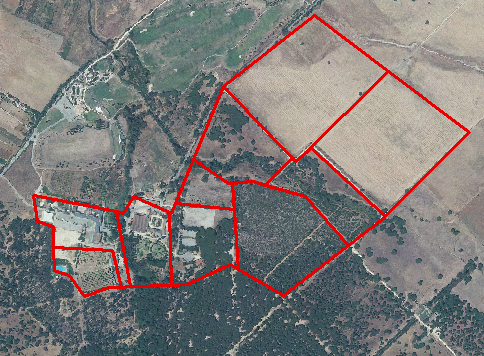

Tendremos dos mapas de la misma zona.

arcgis_mapa_conflicto_2

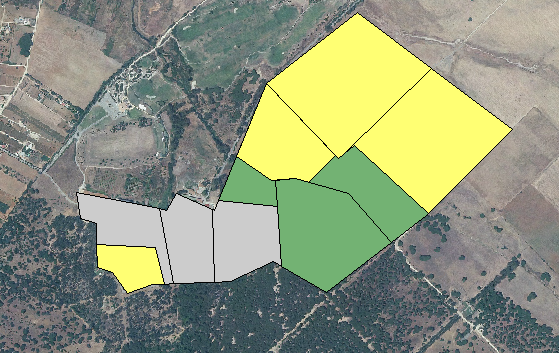

El primero nos indica el uso actual de cada zona:

arcgis_mapa_conflicto_3

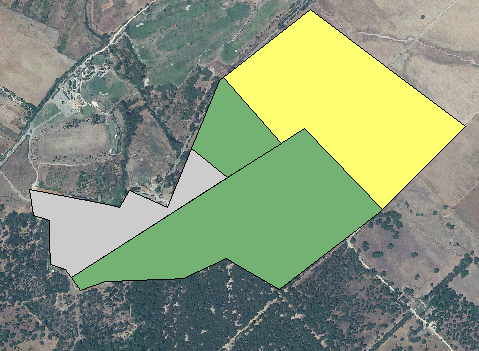

El segundo para que seria apto:

arcgis_mapa_conflicto_4

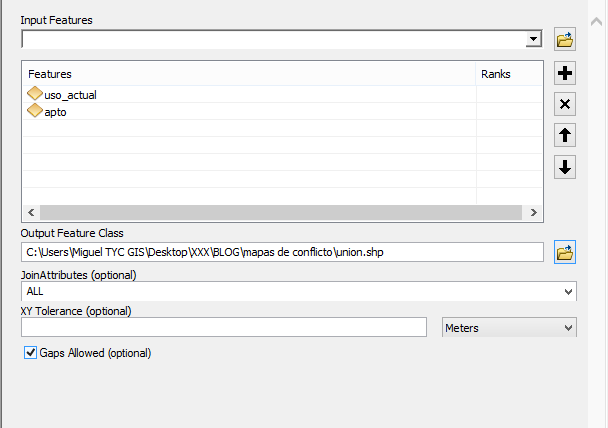

Mediante la herramienta Unión (dentro de Geoprocessing), mandaremos unir estos dos mapas:

arcgis_mapa_conflicto_5

arcgis_mapa_conflicto_6

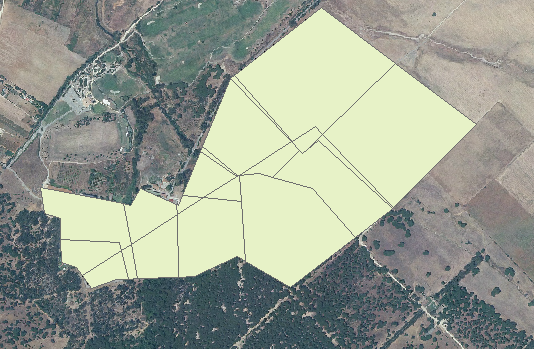

Nos dará algo así. Se harán tantos polígonos como intersecciones entre los polígonos de cada capa haya:

arcgis_mapa_conflicto_7

Su tabla de atributos estará dividida entre tantos como la suma de los atributos que tenia cada capa.

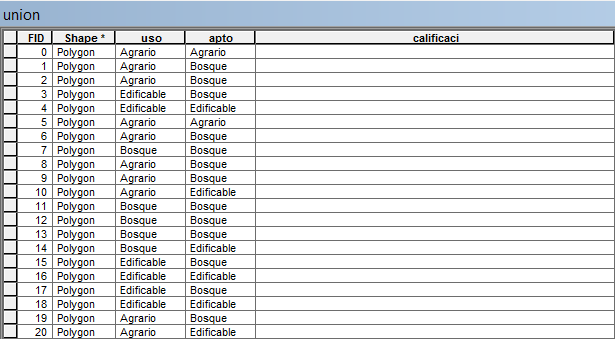

Dentro de la tabla de atributos generamos otro campo llamado calificación y que sea de texto:

arcgis_mapa_conflicto_8

arcgis_mapa_conflicto_9

Haremos clic derecho sobre la capa y editar para poder rellenar todo este campo de la siguiente manera.

arcgis_mapa_conflicto_10

Haremos una división según esté usado o no el suelo:

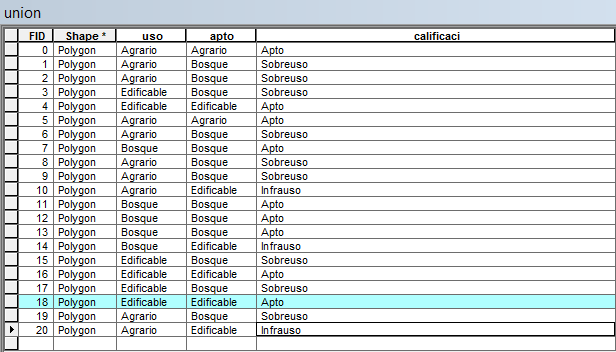

Si coincide el uso con que es apto, lo llamaremos APTO, si el uso está siendo sobreexplotado será SOBREUSO y si está infraexplotado lo llamaremos INFRAUSO. Esto lo haremos manualmente.

arcgis_mapa_conflicto_11

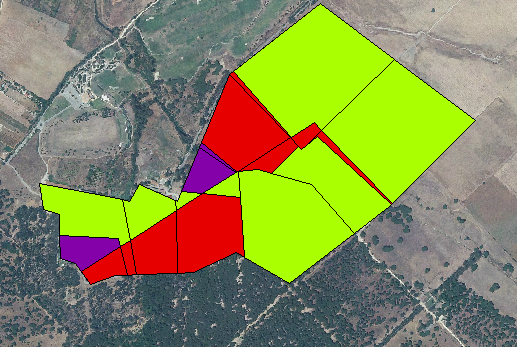

El resultado será algo así.

arcgis_mapa_conflicto_12

arcgis_mapa_conflicto_13
