En la entrega anterior generábamos una capa de curvas de nivel, a partir del MDE de la hoja 1035 correspondiente con el área de Málaga capital. Para ciertos estudios, como los hidrológicos, esta área es muy reducida y resulta necesario ampliar el ámbito de estudio.

Partiendo de MDE de Málaga capital representado en el sistema de coordenadas ETRS89 UTM zona 30, incorporamos los MDE de las hojas 1037, 1038,1051, 1052, 1053, 1065,1066 y 1067  que hemos obtenido de «© Instituto Geográfico Nacional de España», a las que previamente hemos definido el sistema de coordenadas, en ArcCatalog.

ARCGIS_UNIR_MDE_1

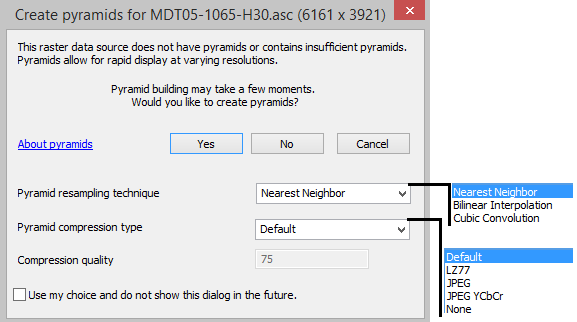

Es norma que surjan mensajes de advertencia que nos sugieran la creación de pirámides, que como ya explicaremos en futuras entradas, permiten un mejor rendimiento a la hora de visualizar  un raster, cuando estos son de gran tamaño. Aceptamos.

ARCGIS_UNIR_MDE_2

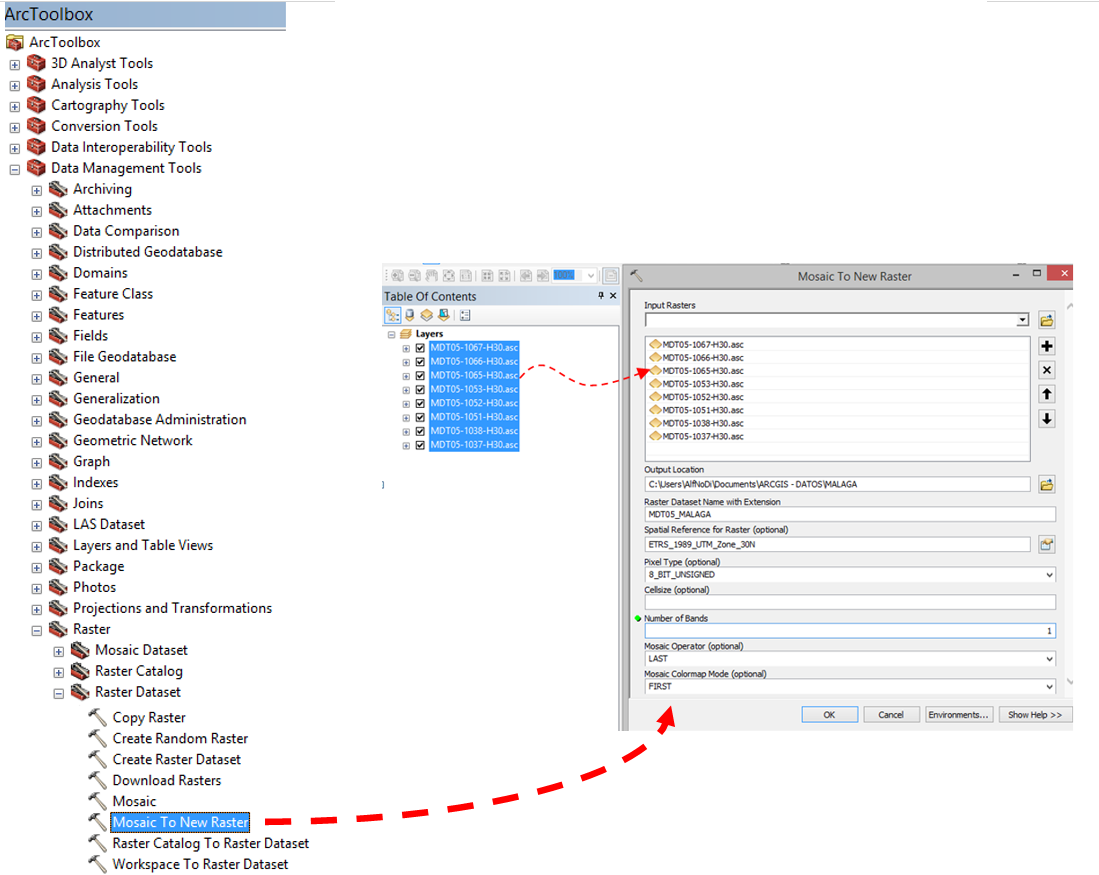

Cargados los raster buscamos la herramienta “Mosaic to new Raster”.

Seleccionamos las capas raster a unir y las arrastramos hasta el cuadro de inputs. Indicamos:

–          Ubicación del MDE generado

–          Nombre del MDE

–          Sistema de Coordenadas

–          Nº de bandas = 1

–          El resto de parámetros dejamos su valor por defecto.

ARCGIS_UNIR_MDE_3

Y este es el resultado, un MDE de gran parte de la provincia de Málaga,  que dada su extensión y  tamaño, puede tardar un tiempo en generarse:

ARCGIS_UNIR_MDE_4
