ArcGIS cuenta con numerosas herramientas para cálculos topográficos de todo tipo, entre ellas, cálculos volumétricos. A continuación, aprenderemos a calcular el volumen de un polígono.

arcgis_volumen_3

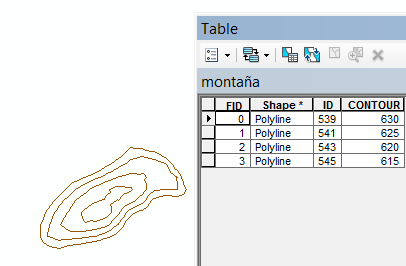

Comenzaremos con la forma mas principal, partimos de una serie de curvas de nivel sacadas de un raster, estas representan a que altura está cada una y de esta forma intentaremos el volumen que existe dentro de una montaña.

arcgis_volumen_1

Comenzaremos por hacer de esta figura un ráster.

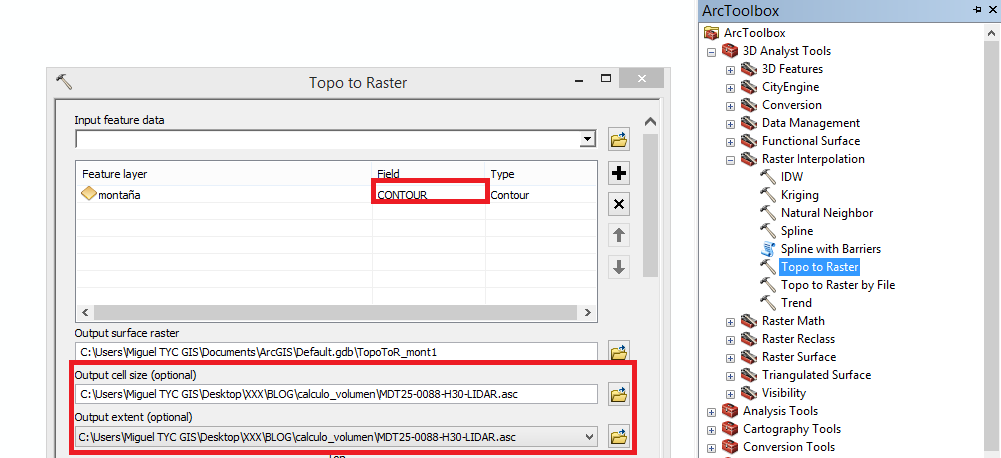

Para ello, acudiremos a la herramienta “Topo to raster“, desde 3D analyst tools > Raster interpolation> Topo to raster.

arcgis_volumen_2

En ella, debemos darnos cuenta que en “field” se marcará el campo que haga referencia a la altura, en este caso el campo “contour“. El tamaño de celda y el campo de extensión lo hemos sacado de lo preestablecido en el MDT donde hemos sacado estas curvas de nivel.

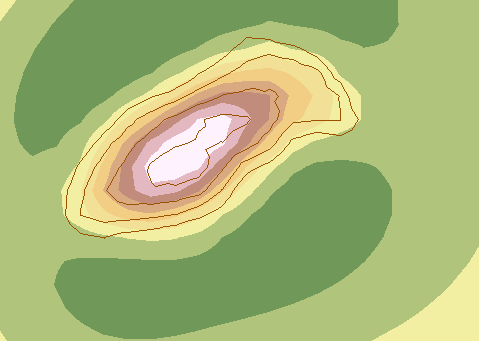

Obtendremos algo así.

arcgis_volumen_3

Ahora, debemos delimitar el área de cálculo, para ello tenemos que extraer por mascara y, por lo tanto, debemos tener una máscara, esta será la base de la montaña.

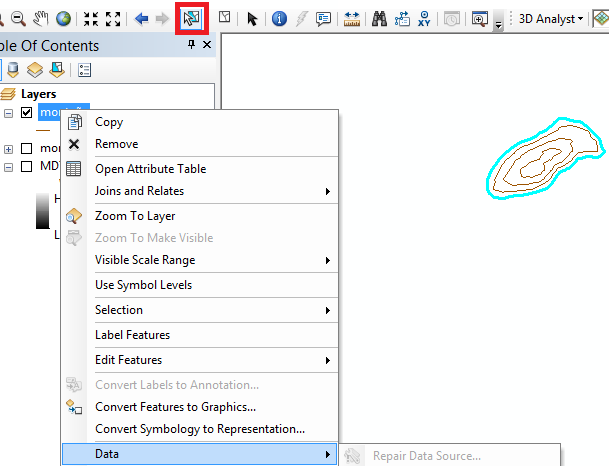

Por lo tanto, seleccionaremos la línea base mediante la herramienta indicada y hacemos clic en extraer pulsando con el botón derecho sobre la capa y extraer.

arcgis_volumen_4

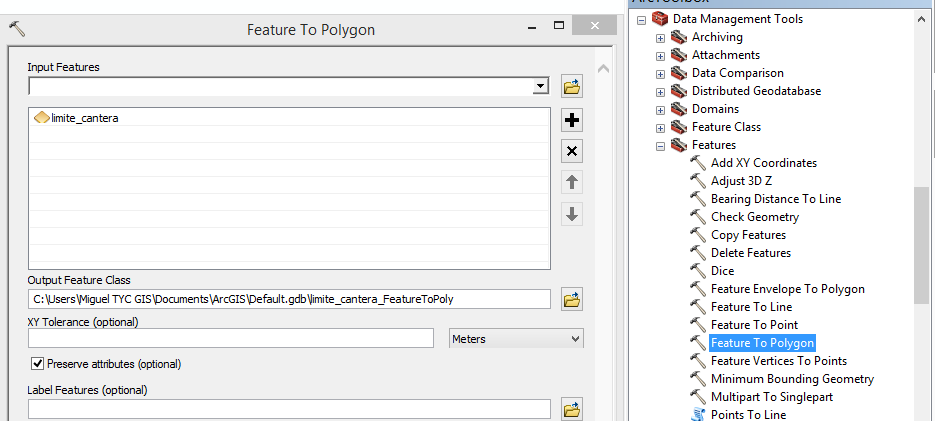

Ahora, como esto es una línea, tendremos que pasarlo a polígono.

Data Management Tools > Features > Feature to Polygon.

arcgis_volumen_5

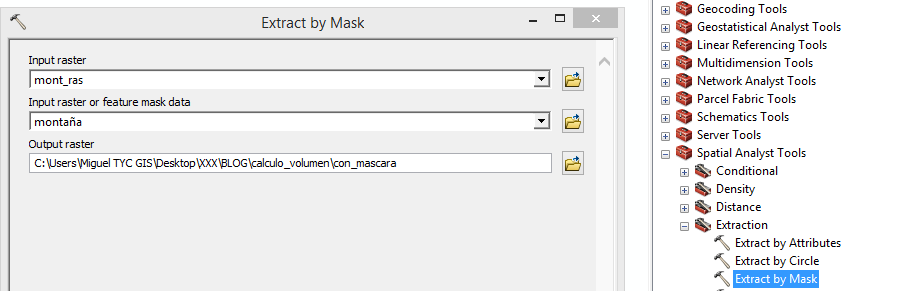

Ahora, tenemos el polígono base y extraemos por máscara usando esta como mascara.

Spatial Analyst Tools > Extraction > Extract by Mask.

arcgis_volumen_6

arcgis_volumen_7

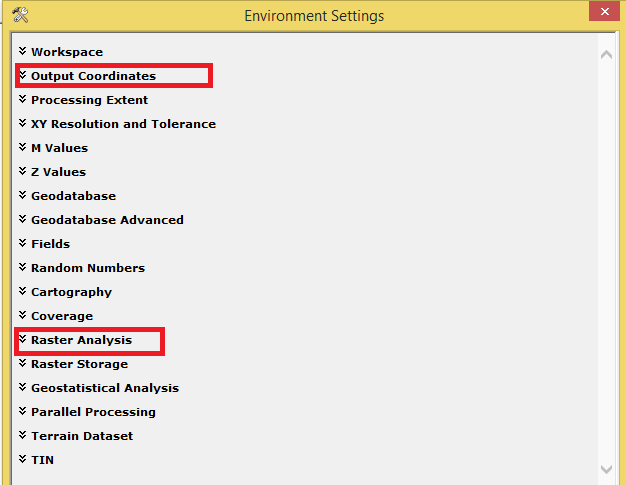

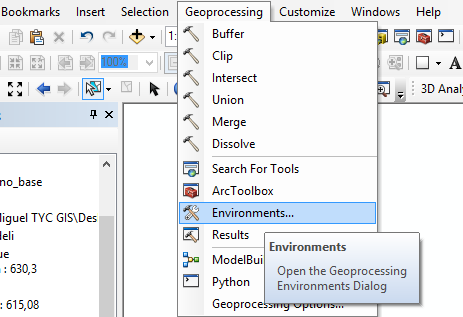

Llega la hora de calcular el volumen, tenemos que tener en cuenta si nos decidimos por Above o Bellow, también convendría tener bien estructurado “envirioments” en lo referente a las coordenadas y al raster analysis.

arcgis_volumen_8

arcgis_volumen_9

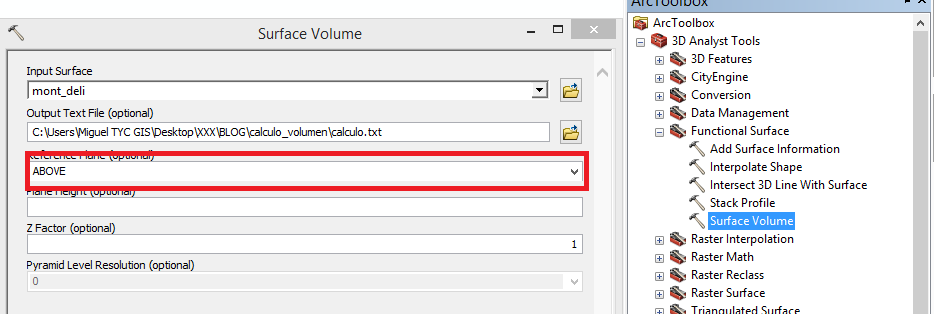

Ahora pasaremos a calcular el volumen, en este caso como lo que queremos es calcular el volumen interno dentro de una montaña tendremos que seleccionar la opción “Above“, si fuese el volumen de un lago sería “bellow“.

3D Analyst Tools > Functional surface > Surface Volume.

arcgis_volumen_10

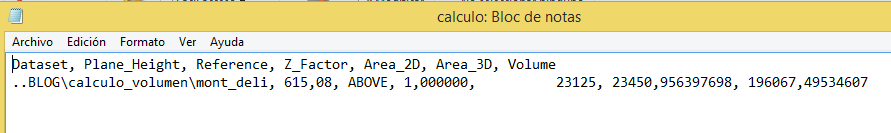

Ahora, tendremos que acudir a donde hayamos mandado ubicar el archivo, y lo abriremos en formato Bloc de notas.

arcgis_volumen_11

Aquí nos indica que el área 2D es de23125 m2 , área 3D 23450m2, y el volumen es 196067m3.
